Výroba v eltherme® -matrica je najdôležitejší aspekt kvality samoregulačných vykurovacích káblov, pre dosiahnutie najvyššieho možného vplyvu na výrobný proces si firma vyrába granulát pre matricu sama, preto je eltherm® jedným zo špičkových výrobcov samoregulačných káblov na svete. Špeciálna príprava komponentov a dlhodobé skúsenosti garantujú trvalú vysokú kvalitu.
Princíp činnosti samoregulačních vykurovacích káblov
Samoregulačné vykurovacie káble sa skladajú z dvoch paralelných napájačov usadených v zosieťovanom plastovom vykurovacom prvku, dotovanom obklopujúcimi uhlíkovými časticami. Ak sa počas činnosti zvyšuje teplota, plast expanduje pomocou molekulárnej expanzie, a vzdialenosť medzi uhlíkovými časticami sa zvyšuje. Elektrický odpor rastie a vykurovací výkon klesá. Ak sa ochladzuje, proces je opačný a výkon stúpa.
Samoregulačné vykurovacie káble menia výkon podľa okolitej teploty a dodávajú len toľko tepla, koľko je potrebné individuálne v každom bode dĺžky. Ich dĺžka môže byť ľubovoľná a je obmedzená iba maximálnym prúdom pretekajúcim napájacími vodičmi.
Samoregulačné vykurovacie káble sa nemôžu prehriať alebo spáliť, preto môžu byť použité bez termostatov a regulátorov teploty. Káble je možné skracovať pri montáži podľa potreby bez výpočtov presných dĺžok. Pre inštaláciu sa používa príslušenstvo špecifikované u jednotlivých typov káblov.

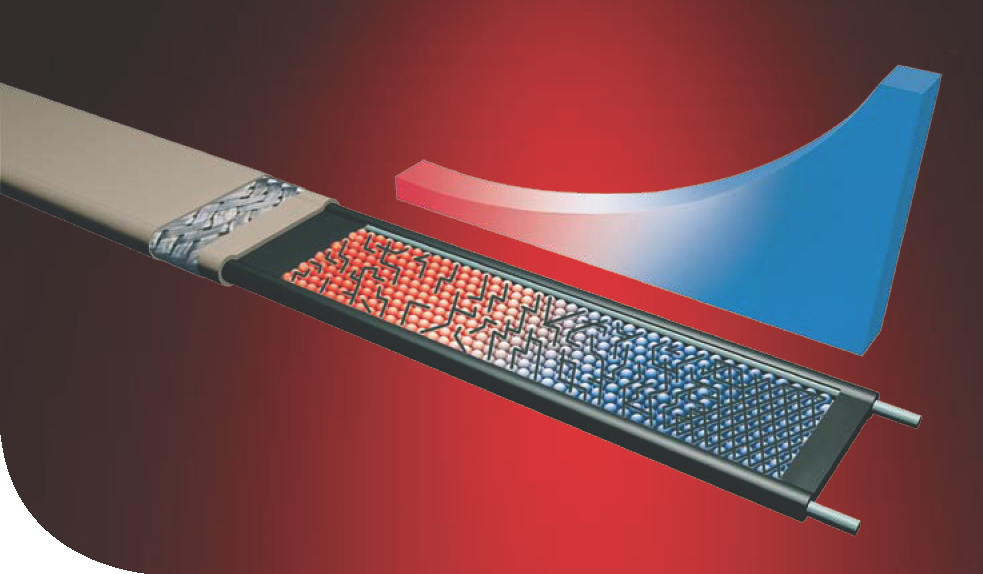

Princíp činnosti, rez káblom
Samoregulačné vykurovacie káble sa vyrábajú v niekoľkých modifikáciách,
vybrať si môžete pomocou tejto tabuľky:
| Typ | Nízka teplota |
Stredná teplota |
Vysoká teplota |
Najvyššia chem. odolnost |
Použitie v pitnej vode |
Schválené pre Ex |
| ELSR-N-AO | • | • | ||||
| ELSR-N-BO | • | • | ||||
| ELSR-N-BOT | • | • | • | |||
| ELSR-LS-AO | • | • | ||||
| ELSR-LS-BO | • | • | ||||
| ELSR-M-AO | • | |||||
| ELSR-M-BO | • | |||||
| ELSR-M-BF | • | • | ||||
| ELSR-R-BOT | • | • | ||||
| ELSR-W-AO | • | |||||
| ELSR-W-BO | • | |||||
| ELSR-H-BOT | • | • | • |
V každej rade sú k dispozícii vykurovacie káble s niekoľkými rôznymi menovitými výkonmi, viď. Katalógové listy.
Prevedenie samoregulačných vykurovacích káblov je v 4 variantoch:
AO - hliníková fólia s termoplastovým vonkajším plášťom; dostupné pre káble na nízke a stredné teploty
BO - ochranné pocínované medené opletenie s termoplastovým vonkajším plášťom;
dostupné pre káble na nízke a stredné teploty
BF - ochranné opletenie s vonkajším plášťom schváleným pre použitie v pitnej vode; pre verziu ELSR-M
Príklad označenia vykurovacieho kábla:
ELSR-LS-30-2-BO – samoregulačný vykurovací kábel, odľahčená verzia, pre teploty do 80 ° C, s medeným pocínovaným opletením a vonkajším termoplastovým plášťom, určený predovšetkým pre vyhrievanie potrubia. Vykurovací výkon 30 W / m, napájacie napätie 230 V.
Jednotlivé typy samoregulačných vykurovacích káblov podrobne:
