Vyhrievanie potrubia a ďalších technológií

Tepelná izolácia okolo potrubia nezastaví úplne únik tepla z média v potrubí, ale iba ho spomalí. Potrubie teda nezamrzne hneď, ale až po určitej dobe. Podstatou činnosti vykurovacích káblov pri vykurovaní potrubí a technológií je vo väčšine prípadov eliminácia tepelných strát, ku ktorým dochádza v tepelnej izolácii vykurovaných častí.

To znamená, že je potrebné dodať toľko tepla, koľko cez izoláciu uniklo do okolia. Rovnako je to aj pri udržiavaní procesnej teploty média. Pokiaľ umiestnime správne zvolený vykurovací kábel pod izoláciu, zostane teplota stabilná. Len výnimočne sa teplo dodáva z dôvodu zvýšenia teploty média. V každom prípade je nutné použiť vhodnú tepelnú izoláciu. Hrúbka a kvalita ovplyvňuje inštalovaný výkon vykurovacieho kábla aj prevádzkové náklady.

Podľa účelu vykurovania rozlišujeme:

• ochranu proti mrazu a primŕzaniu,
• zamedzenie kondenzácie,
• udržiavanie procesnej teploty,
• ohrev (tzn. zvyšovanie teploty média, dodávka tepla médiu).

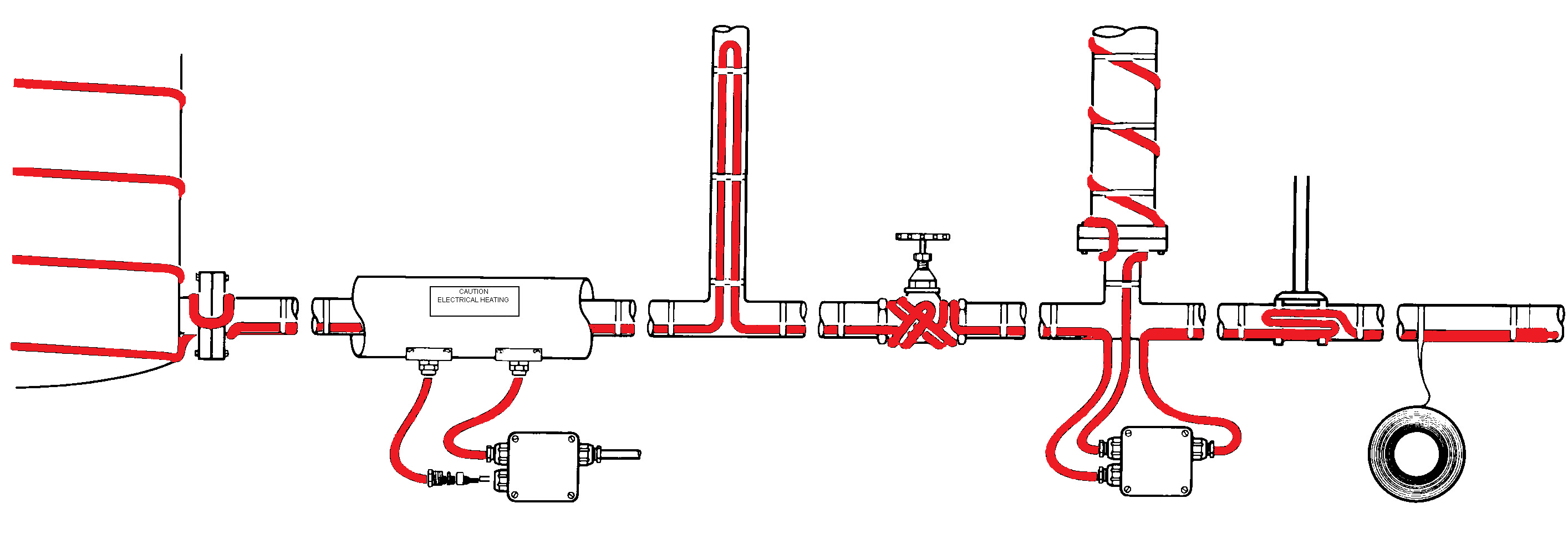

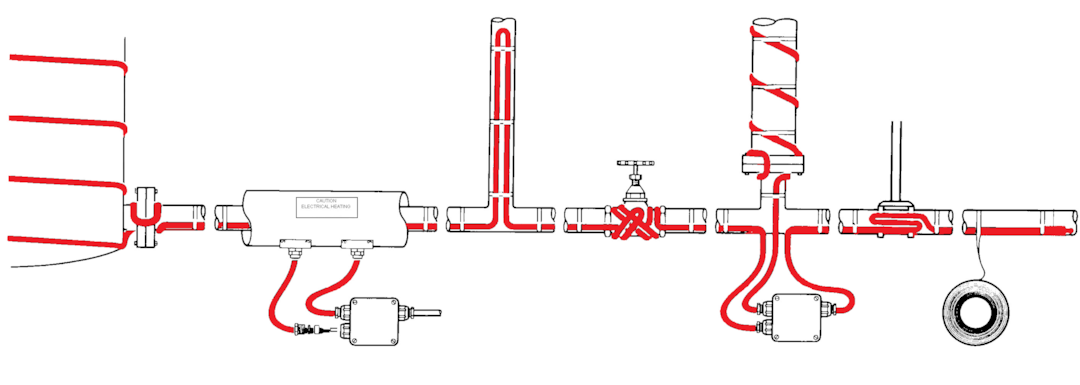

Okrem potrubia sa ďalej vykurujú rôzne časti technológie:

• armatúry a výmenníky,
• nádrže a zásobníky,
• dopravné cesty materiálu (napr. násypky, zvodky, redlery, šnekové dopravníky a pod.).

• ochrana proti mrazu (napr. vodovodné, odpadové, požiarne potrubie)
• udržiavanie teploty (napr. rozvody TÚV, tuková kanalizácia).

V občianskej sfére sa stretávame vykurovaním potrubia, ale aj armatúr prípadne nádrží a zásobníkov.

Pokyny na inštaláciu je dobré dodržiavať, pretože väčšina problémov, ktoré sa v praxi vyskytujú, je zapríčinená zlou montážou.


Detailné inštrukcie na montáž káblov na potrubie nájdete v  príručke pokyny pre inštaláciu vykurovacích káblov. Ku každej pripojovacej a ukončovacej súprave je navyše priložený návod na pripojenie.

Pokiaľ použijeme na ochranu proti zamŕzaniu samoregulačné káble, väčšinou nie je nutné ani žiaduce vykurovacie káble spínať a regulovať podľa čidla umiestneného na vykurovanej technológii. Samoregulačné káble udržujú teplotu samy. Aby sme odstavili vykurovací systém mimo obdobia, kedy mrzne, je najvhodnejšie použiť priestorový (vonkajší) termostat.

Firma EBERLE ponúka množstvo priestorových elektronických termostatov AZT. Sú vybavené vstavaným snímačom a majú krytie IP 54. Toto prevedenie ich predurčuje na montáž v prevedení EEx de IIC T6. Regulátor je tiež možné montovať naregulovaných vykurovacích káblov. Do termostatu môžu byť zavedené dva káble. Jeden napájací a druhý prívod k vykurovaciemu káblu. Termostat je možné namontovať priamo na držiak FX/JBB.

Pre prostredie s nebezpečenstvom výbuchu odporúčame priestorový termostat JUMO ATH-EXx, prípadne ZPA Ekoreg 61 113 v provedení EEx de IIC T6. Regulátor je možné namontovať na držiak FX/JBB.

Vykurovacie káble s konštantným výkonom je väčšinou nutné regulovať pomocou snímača umiestneného na vykurovanej technológii. Regulátory s diaľkovým snímačom nájdu uplatnenie aj pri presnej regulácii samoregulačných káblov. Ďalej je vhodné použiť tento typ regulátora aj na spínanie podľa vonkajšej teploty, kedy je regulátor umiestnený v rozvádzači a snímač je vyvedený do vonkajšieho priestoru.

Pre montáž blízko vykurovanej technológie je možné použiť regulátor s diaľkovým snímačom UTR s krytím IP 65. Regulátor je možné namontovať na držiak FX/JBB.

Na použitie v rozvádzači je určený regulátor ITR-3 montovaný na lištu DIN. Snímač je možné osadiť do vonkajšieho priestoru alebo na vykurovanú technológiu. Oba vyššie spomínané regulátory vyrába firma EBERLE.
